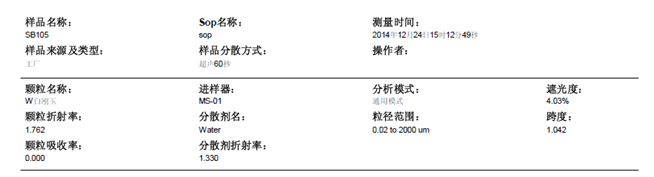

|
一、Part1，Part2樣品、分散方法、測試條件
1、樣品名稱，樣品來源及類型，顆粒名稱，操作者：
這4項是由用戶輸入對被樣品及測試人員進行說明，可以保存在測試結(jié)果中，供打印和閱覽。
2、測量時間：是測試樣品的具體時間，由電腦內(nèi)部的時鐘自動生成,表中的樣品的測試時間為2014年12月24日下午15點12分
3、顆粒折射率，顆粒吸收率，分散劑折射率：
這3個參數(shù)是樣品和分散劑的光學(xué)參數(shù)，即被測樣品的折射率和吸收率，以及測量此樣品時使用的分散介質(zhì)的折射率。在測試樣品前，應(yīng)根據(jù)被測量樣品的化學(xué)成分或者名稱，查折射率表后將這3個參數(shù)輸入到測試程序中，由于目前的激光粒度儀一般情況下使用全程米氏（MIE）散射理論，需要這3個參數(shù)才能建立準(zhǔn)確的測試矩陣，所以這3個數(shù)值必須準(zhǔn)確輸入到測試程序中，否則可能影響測試精度。
注：遼儀牌系列激光粒度儀已將常見顆粒的折射率，吸收率保存在測試軟件的數(shù)據(jù)庫中，用戶使用時可在數(shù)據(jù)庫中直接調(diào)用。
4、分散劑名、樣品分散方式：這2項是測試時使用的分散介質(zhì)和分散方法。分散介質(zhì)常見的有水、乙醇、四氯化碳等，但是無論使用哪種分散介質(zhì)，必須保證干凈，無顆粒物。
分散方法，就是如何對樣品進行分散，如是否超聲分散，超聲分散時間，超聲分散器的功率，是否對樣品進行研磨，是否煮沸等。
5、SOP名稱：SOP（Standard Operation Process）即標(biāo)準(zhǔn)操作流程，遼儀牌系列激光粒度儀的測試程序，可以將Part1，Part2中的1、3、4、6幾個項目保存為一個獨立的SOP文件，如果再次測試此類樣品，可以不用重新輸入這些參數(shù)，只需調(diào)取SOP文件即可，這樣就極大的簡化了用戶的測試過程，提高了測試速度。此處的SOP名稱就是針對此樣品保存的SOP文件的文件名。
6、進樣器：在測試此樣品過程中使用的進樣方式，如遼儀牌GSL系列激光顆粒分布測量儀具有MS-01微量進樣裝置和內(nèi)置循環(huán)進樣裝置兩種進樣方式。
7、分析模式、粒徑范圍：分析模式是指從樣品散射光數(shù)據(jù)得到最終的測量結(jié)果所使用的反演算法，遼儀牌粒度分析儀具有“自由分布模式”，“單峰模式”，以及“多峰模式”，“對數(shù)正態(tài)分布模式”等幾種反演算法。粒徑范圍是指粒度儀的實際測量范圍而不是被測樣品的粒度分布范圍。
8、遮光度（遮光比）：測試此樣品時，配置的樣品懸浮液的遮光比。遮光比的正確選擇是激光粒度儀在粒度測試過程中的一個重要的步驟，遮光比實際就是代表了被測樣品的濃度，遮光比這個參數(shù)嚴(yán)重影響到粒度測試結(jié)果的準(zhǔn)確性和代表性。激光粒度儀的原理要求在測試過程中，樣品的濃度以樣品中顆粒之間相互不發(fā)生二次散射為原則，理論上就是要求顆粒之間的距離為顆粒直徑的3倍,但是這個要求比較難以掌握，因此在實際的粒度測試中，通過調(diào)整遮光比的數(shù)值來盡量保證顆粒之間不發(fā)生二次散射。遮光比不宜過大（超過50%）或者過?。ǖ陀?%），遮光比過大時，顆粒的濃度過高，容易發(fā)生二次散射，測量結(jié)果誤差增大；遮光比過低，樣品中顆粒的濃度太低，顆粒數(shù)太少，測試結(jié)果的代表性很差，甚至可能導(dǎo)致測試結(jié)果是無效的，因此在測試過程中，對遮光比的選取要通過反復(fù)試驗，以得到正確的測量結(jié)果。
一般來說，對于比較粗的樣品，遮光比可以選擇的比較高，如20~30%，一般不要超過40%，正常情況可以為10~25%。對于超細(xì)的樣品，可以適當(dāng)降低，但最終還需通過反復(fù)實驗，找到對應(yīng)樣品測試時遮光比的最佳數(shù)值。
9、跨度：被測樣品的跨度值（span）?？缍仁呛饬繕悠贩植紝捳囊粋€參數(shù)，對于某些粉體，如三基色熒光粉等，是一個比較重要的參數(shù)，其計算公式為：
上一篇：激光粒度儀測試報告的數(shù)據(jù)解讀 4-1
下一篇：激光粒度儀測試報告的數(shù)據(jù)解讀 4-3
遼寧儀表研究所有限責(zé)任公司 版權(quán)所有 不得轉(zhuǎn)載
|
