一、產品簡介:

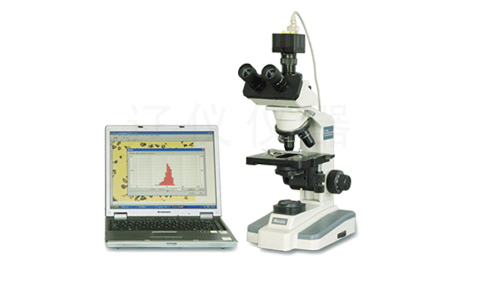

遼儀牌LIRI-2006型顯微圖像分析系統是我公司研制的一種圖像法顆粒分析儀器。它是傳統的顯微鏡法與現代的圖像處理技術相結合的產物。它的基本工作流程是通過數字?jǐn)z象機抓拍顆粒在顯微鏡下的圖像并傳輸?shù)接嬎銠C(jī)中,通過專業的顆粒圖像分析軟件對圖像進行處理與分析,經顯示器和打印機顯示和輸出分析結果。本儀器具有直觀、準確、測試范圍寬等特點,不僅可以直接觀察到顆粒形貌,還可以計算出每個顆粒粒徑和圓形度以及粒度分布和圓形度分布,為科研、生產領域增添了一種新的粒度測試手段。
二、LIRI-2006顯微像分析儀基本參數:
序號 |
項目 |
性能指標 |
序號 |
項目 |
性能指標 |
1 |
測量范圍 |
1-3000微米 |
2 |
重復性誤差 |
<3%(不包含樣品制備因素造成的誤差) |
3 |
數字?jǐn)z像機 |
300萬像素 |
4 |
最大光學放大倍數 |
1600倍 |
5 |
系統總放大倍數 |
5000倍 |
6 |
最大分辨率 |
0.1微米/像素 |
7 |
顯微鏡 |
<中外合資光學顯微鏡(可選配其他種類顯微鏡,如進口顯微鏡、金相顯微鏡等) |
三、數字?jǐn)z像機基本參數:
序號 |
項目 |
性能指標 |
序號 |
項目 |
性能指標 |
1 |
像素尺寸 |
3.2μm X 3.2μm |
2 |
傳感器類型 |
行掃描CMOS |
3 |
輸出顏色 |
bayer彩色 |
4 |
數據位數 |
紅綠藍各10選8 |
5 |
光學尺寸 |
1/2英寸 |
6 |
鏡頭接口 |
CS,C |
7 |
信噪比 |
43dB |
8 |
動態范圍 |
60dB |
9 |
清晰度 |
>1000線 |
10 |
靈敏度 |
1.0V@550nm/lux/s |
11 |
曝光方式 |
ERS |
12 |
同步方式 |
外觸發或連續采集 |
13 |
輸出方式 |
USB2.0 |
14 |
數據傳輸距離 |
數據傳輸距離5米(加中繼可達25m) |
15 |
可編程控制 |
圖像尺寸、亮度、增益、幀率、曝光時間 |
16 |
供電要求 |
5V |
17 |
功耗 |
<2.25W |
18 |
外形尺寸 |
54.5x54.5x46.1(含接圈)、38x38x38.7(不含接圈) |
19 |
頻率 |
<6幀/秒@2048X1536、10幀/秒@1600X1200、15幀/秒@1280X1024、45幀/秒@640X480 |
四、儀器組成與圖像分析原理:
- 儀器組成:
- LIRI-2006型顯微圖像分析系統包括粒度分析軟件、數字?jǐn)z像機、顯微鏡、電腦、打印機等組成部分。
- 分析原理:
- 通過對顆粒數量和每個顆粒所包含的像素量的統計,計算出每個顆粒的等效面積圓和等球體積,從而得到顆粒的等效圓面積直徑和等球體積直徑以及圓形度等參數,再對所有的顆粒進行分級統計,從而得到粒度分布、圓形度分布等信息。
五、LIRI-2006顯微圖像分析儀軟件功能

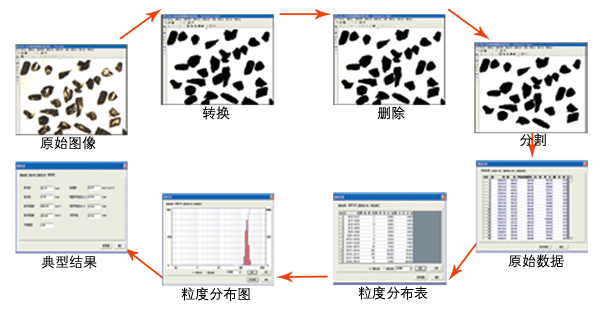

- 圖像處理功能:
- 對圖像進行灰度轉換,二值化,分割,刪除,剪切,粘貼,縮放,填充等一系列處理,得到顆粒清晰的黑白二值化圖像。
- 數據處理功能:
- 通過對圖像進行處理,測量軟件自動統計出顆粒個數,然后計算每個顆粒所包含的像素數,得出顆粒的面積、等效直徑、等效周長、實際周長、圓形度等參數。通過粒度分級,得到用戶需要的粒度分布表和分布圖以及d10、d50、d90等典型參數,并可根據需要選擇個數分布或體積分布。
- 軟件輸出項目:
- 包括原始數據(樣品信息和測試信息);分析數據(粒度分布表/粒度分布圖);圖形(頻率分布直方圖和累計分布曲線);典型結果(中位徑,平均徑,圓形度等)。
- 報告輸出功能:
- 可以打印原始圖像和多種測試報告,包括粒度報告,圖像報告,圓形度報告以及粒度和典型圖像的綜合報告。
六、LIRI-2006顯微圖像分析儀適用領域:
- 研磨材料:白剛玉、金剛石、碳化硅、碳化硼、氧化鈰等;
- 電池材料:石墨、鈷酸鋰等;
- 其他:可用來觀察各種非金屬粉、金屬粉以及其他粉體。
