三、Part5粒度分布表：
因為粒度分布曲線是由粒度分布表作圖而成，所以先解釋粒度分布表。請注意，此表為激光粒度儀測量結果的原始數據，其他所有的數據以及圖形都是根據此表計算或者作圖得到的。

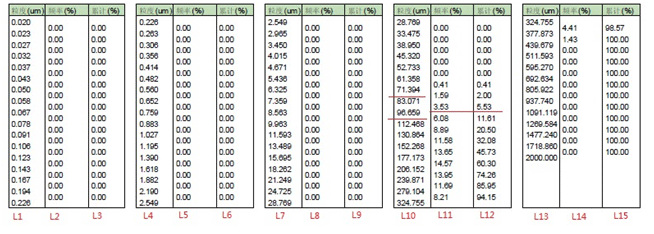

表格第L1, L4, L7, L10, L13 這5列對應的是顆粒粒徑，即粒度分級，單位是微米。頻率是2個分級值之間顆粒的體積（重量）占樣品中所有顆粒的體積（重量）的百分比，累計是小于后面的分級值的顆粒的重量（體積）占所有顆粒的重量（體積）的百分比，下面舉例說明。
見上表的紅線部分，它的含義就是在這個樣品中，顆粒粒徑在83.071微米到96.659微米之間的顆粒的總體積（重量）占所有顆粒的總體積（重量）的3.53%，所有小于粒徑96.659微米的顆粒的重量（體積）占樣品中所有顆粒的總重量（體積）的5.53%。
四、Part4粒度分布曲線：

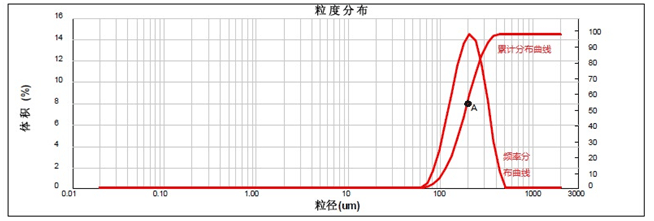

曲線圖可以方便、直觀的反映出顆粒粒度分布情況，因此遼儀牌系列粒度分析儀提供了粒度分布曲線，以方便用戶直觀的了解被測樣品的粒度分布狀態，此曲線是根據Part5的粒度分布表作圖形成的。
曲線的橫坐標為粒徑值即粒度分級，由于GSL-1000激光顆粒分布測量儀的測量范圍從0.1微米直至600微米（GSL-2000激光粒度儀為0.08~1100微米，GSL-3000激光粒度儀為0.02~2000微米），因此無法采用線性坐標系，而采用了對數坐標。
在表中一共有2條曲線，分別為頻率分布曲線和累計分布曲線，頻率分布曲線的坐標值在左側，累計分布曲線的坐標值在右側，縱坐標為線性坐標，因此這種坐標系又稱為半對數坐標系。通過頻率分布曲線可以直觀的看到被測樣品的粒度分布范圍及樣品的分布形態，如單峰分布，多峰分布等，通過累計曲線可以看到樣品的在各個分級點上的累計分布值，如圖中A點，橫坐標對應的顆粒分級大約為200微米，縱坐標對應的累計值為54%左右，則代表在這個樣品中，小于200微米的顆粒的總體積（重量）占到樣品中所有顆粒的總體積（重量）的54%，當然，通過作圖法得到的累計分布值肯定是有一定誤差的。
五、Part6用戶自定義分級測量結果：
在粒度測試報告中，給出的輸出數據包括粒度分布表，特征粒度結果等都是指定粒徑分級點上的數據，因此遼儀GSL系列激光粒度儀的測試軟件，設計了用戶自定義粒度分級功能，以方便用戶了解特殊分級點上的頻率分布和累計分布值，用戶可以在測試軟件中輸入自己感興趣的粒度分級值，然后測試樣品，就可以得到相應分級點上的頻率分布和累計分布。

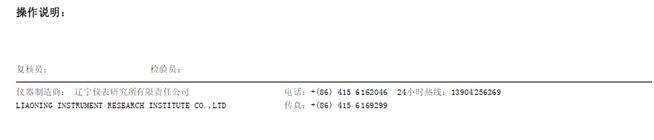

六、簽字欄：
以上嘗試對粒度測量報告的參數及數據進行解讀，可能會有錯誤和不完善之處，歡迎各位朋友撥打我的手機（13904256269）或者發電子郵件（1119169689@qq.com)，進行批評和指正，如需轉載，請通知作者本人，謝謝您的支持。
