|
2．4 以個數(shù)為基準和以質量為基準的平均粒徑計算公式

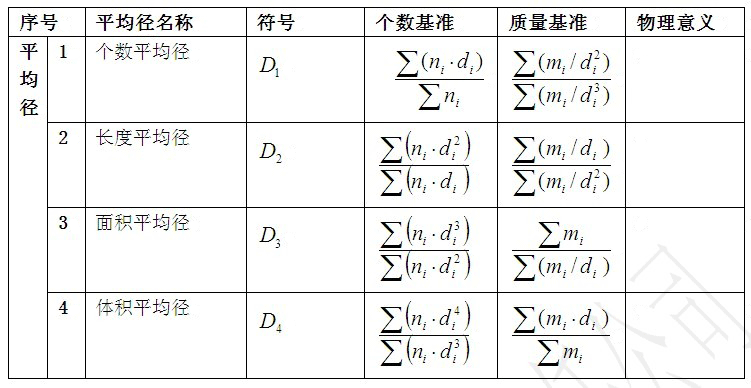

一般情況下，以個數(shù)為基準和以質量為基準的平均粒徑計算可有下列公式轉換：
注： ni , di 含義：顆粒粒徑為 di 的顆粒的總個數(shù)為 ni 。
mi , di 的含義：顆粒粒徑為 di 的顆粒，在整個顆粒群中占有的質量為 mi 。
2．4．1 個數(shù)平均徑
以個數(shù)為基準：相當于將 n 個大小不同的顆粒排列起來，其長度為  ，在此長度上排列  個等直徑的顆粒，則每個顆粒的等效果直徑為： 以質量為基準的公式推導：
顆粒群中顆?？倐€數(shù)為：
顆粒群中顆粒總長為： 每個分級中顆粒個數(shù)╳對應分級的顆粒直徑后累加

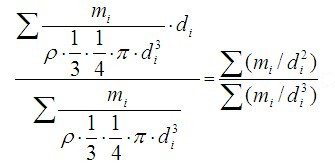

則以質量為基準的個數(shù)平均徑為：
2．4．2 長度平均徑
以顆粒的總長度為基準：
顆粒的總面積為：
所有的分級顆?？傞L度為：
顆粒的長度平均徑為：
以質量為基準推算長度平均徑的方法見 2.4.1
其物理含義是：顆粒的總面積除以顆粒的總長度。
2．4．3 面積平均徑
以顆粒的面積為基準：
顆粒群的總體積為：
顆粒的總面積為：
則面積平均徑為：
以質量為基準的推算方法見 2.4.1
2．4．4 體積平均徑
推算方法見2.4.3
2．5 眾數(shù)、中位徑（X50 ）、D32 (面積平均徑)、D43 （體積平均徑）的含義
2．5 .1 眾數(shù)徑 Dmod：

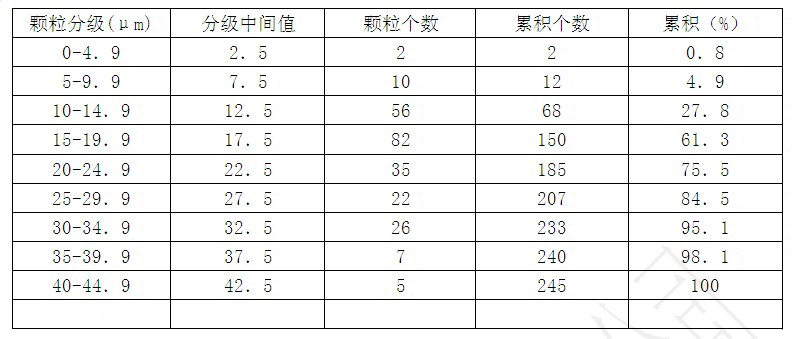

顆粒出現(xiàn)頻率最多的分級對應的粒徑，在上表區(qū)間 15-19.9μm 的顆粒數(shù)量最多，其中間值為 17.5μm，既眾數(shù)為17.5μm;
2．5．2 中位徑（X50 國際標準，D50 中國習慣標注法）：
在累積分布中，累積值為50%處對應的粒徑。
在上表中 ，20μm對應的累積為 61.3%，則累積到50%對應的顆粒粒徑通過2點插值進行計算：
同理：X16 ，X98 等的含義。
D50 本身并沒有一定的物理含義，根據(jù)不同的測量方法， D50 的物理含義也不同，如顯微鏡法測量結果一般以長度為量綱，激光散射、衍射法測量結果以質量分布為量綱等。
2．5．3 D[3,2] 面積平均徑
面積平均徑（也有文章稱為 面積重量平均徑、比表面積平均徑）即， 或者  ，見2.4.3對于上表 D[3,2]=26.5μm。
其物理含義是：顆粒群的總體積除以顆粒群體的總面積，即單位體積的表面積的倒數(shù)。或理解為：用一個假想的尺寸均一的顆粒（直徑為 D[3,2]）群來代替原有的顆粒群，假象的顆粒群的總體積和總面積與原有的顆粒群相等。
2．5．4 D[4,3] 體積平均徑
體積平均徑 （也有文章稱為 質量平均徑，體積重量平均徑 ）既  或  ，見2.5.4
對于上表 D[4,3] =27.9μm
2．5．5 其它參數(shù)
跨度
均勻性
上一篇：顆粒學基礎知識-顆粒粒徑的計算方法（第二章2.2-2.3）
下一篇：顆粒學基礎知識-顆粒粒徑的計算方法（第三章）
|
